| 单管式燃气管道冷凝水排水器
| |
一、产品简介

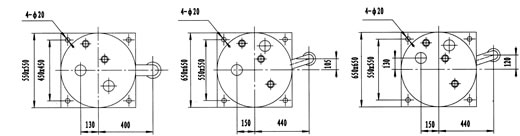

本排水器分二室、三室、四室三种结构，分别适用于设计压力低于15000Pa，25000Pa，35000Pa的各种煤气管道，及时排除管道中的冷凝水。
二、结构特点
本排水器不设固定水管，采用在观察孔处定期检查给水的办法。
第一次开工灌水时，需打开顶盖上的1"管帽排除空气。
插入敞开室的蒸汽器，视气候条件确定是否需要外接蒸汽；
在不接蒸汽管时需将1"管帽盖上。 |
|
| | | |
|
三、主要技术参数
| 型号 |
水封总高度
mmH2O | 筒体直径D
mm | 水位高度
mm |
水容积
m3 | 适用压力
Pa | 参考质量
Kg(DN=100) |
备注 | |
H1D2-20-DN型 | 2040 |
529×6 | 1200 |
0.251 | 15000 |
300 | 单管二室式，DN=80,100,125 |
| H1D3-30-DN型 |
3060 | 630×6 |
1200 | 0.376 |
25000 | 405 |
单管三室式,DN=80,100,125,150 |
| H1D4-40-DN型 |
4080 | 630×6 |
1200 | 0.376 |
517 | 517 |
单管四室式,DN=80,100,125,150 | |
| | |
说明：1.DN为接管径，DN=80,100,125,150；2.示例：煤气管道最大压力为20000pa，接管规格133×4.5，应选型号：H1D3-30-125，其中“30”为水封高度(dm)。3.换算：1mmH2O=9.80665Pa |
| | |
