一、产品简介
输粉机是火力发电厂仓储式供粉燃煤锅炉的必备辅机。传统中采用的螺旋输粉机或埋刮板输粉机存在着使用不可靠、维修频繁、维修工况恶劣、备品备件费用高等弊病。本厂配制开发的HDCS型齿索式输粉机完全克服了上述两种输粉机的弊病，为火力发电厂发电机组的稳发、满发提供了保证。HDCS型齿索式输粉机因其新颖性与高可靠性而被各发电厂优先选用。
齿条式输粉机主要用于锅炉制粉系统的煤粉双向输送。当两台燃煤机组之间安装了齿索式输粉机后，由于该机的高可靠性和长寿命的特点，可以使四台磨煤机由同时运行改为三台运行，一台备用。
齿索式输粉机也用于发电厂煤粉灰输送以及其它密度在0.2t-2t/m3、温度≤180℃的粉状、颗粒状物料的输送。如水泥、矿渣、炉渣、化肥、陶土、石英砂、粘土粉、大米、面粉、木屑及菜籽等。 |
| |
| |
| 二、结构说明 |
| 由结构图可以看到：在封闭的钢板箱体（序号10）里面，左右两端各安装着一个同步转动的链轮（序号17），其动力传递依次为：电机（序号3）→摆线针轮减速机（序号2）→十字滑块联轴器（序号16）→链轮。链轮上的圆周沟槽中紧绷着两条首尾相接的钢丝索（序号8），其相对关系类似三角皮带与皮带轮的关系。钢丝索上固定着刮板（序号4）、防侧偏轮（序号5）、托轮（序号6）。一端链轮的轴线为固定不动；另一端链轮的轴线沿调节驱动架（序号15）可调，调整钢丝索的绷紧程度。箱体上面有数个（序号9）进粉口；箱体下面有数个（序号21）出粉口；箱体的两端各有一个回粉口（序号14）。进出粉口的数量与位置视用户需要而定。箱体的长度系由单节拼接而成。每一单节长度1500mm左右。 |
| |
| 三、工作原理 |
齿索式输粉机由两端链轮的传动带动钢丝索及其上面的刮板沿箱体的长度方向作直线运动。箱体底部的粉料由于自重和箱体侧壁的约束，粉料与运动的刮板间存在内摩擦。刮板对粉料的内摩擦和推力足以克服粉料与箱体之间的外摩擦力，从而形成连续的粉料流束。即粉料与钢丝索、刮板同速运动，将粉料由进粉口输至出粉口，钢丝索运动的动力有两个来源：
1、固定在钢丝索上的刮板与链轮间的啮合力；
2、绕链轮半周的钢丝索与链轮间的静摩擦力；
鉴于这两个力远大于输送粉料的牵引力，故HDCS型齿轮式输粉机工作可靠、稳定。 |

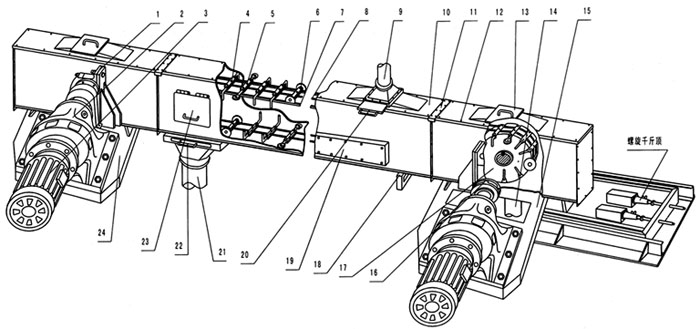

HDCS型齿索式输粉机结构示意图 |
|
| 四、技术参数 |
型号 |
CS150 |
CS200 |
CS270 |
CS350 |
CS410 |
CS500 |
CS600 |
输送能力 |
体积流率Q（m3/h） |
35 |
50 |
85 |
120 |
150 |
200 |
280 |
质量流率G（t/h） |
24 |
34 |
58 |
80 |
100 |
136 |
190 |
最高粒位（mm） |
200 |
220 |
270 |
300 |
320 |
350 |
400 |
粒度 |
理想（mm） |
≤4 |
≤5 |
≤7 |
≤9 |
≤11 |
≤13 |
≤15 |
最大（mm） |
≤8 |
≤10 |
≤14 |
≤18 |
≤22 |
≤26 |
≤30 |
箱体尺寸 |
宽B（mm）
|
150 |
200 |
270 |
350 |
410 |
500 |
600 |
高H（mm） |
550 |
600 |
720 |
770 |
850 |
900 |
1000 |
长L（mm） |
20-180(由用户确定) |
电动机 |
额定电压U |
三相支流380V/220V 50Hz |
额定功率P（W） |
2P=3G.L(计算后按电机样本圆整) |
额定电流I（A） |
I=0.84P/U |
输粉方向 |
双向可控 |
输粉速度（m/s） |
0.368 |
|
| |
